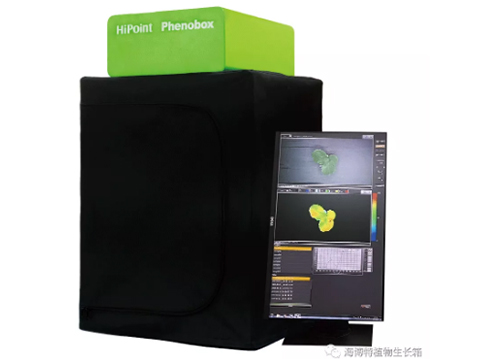

外部尺寸: W600 *D600 *H1000 mm ± 10%

栽培区域: 1层(高度可调式消光黑层盘)


1、3D影像撷取模块

A.工业级高分辨率摄影模块

B.分辨率500万画素

C.界面程序: GigE

D.感光组件: 2/3" CMOS

E.投影光源

F.Z16补光光源

G.有效拍摄范围 W400 x D400 x H300 mm

H.影像分辨率 0.2 mm

I.多光谱拍照LED光源(±10nm)



J.光源LED多光谱光板采用高效散热

陶瓷基板多晶封装技术，使光源在

对短距离光质均匀达到最佳化



2、软件功能

a. 项目管理功能

b. 影像纪录分析

c. 活体影像记录分析

d. 可储存多笔植物影像及参数(3500笔)

e. 手动拍摄模式

f. 自动排程拍摄模式

g. 缩时摄影功能(10mins-1Day)

h. 表型色彩记录(RGB、Hue)



i. usb 3.0数据导出接口

j. 支持无线网络传输技术

k. 植物成长参数计算包含有效面积，高度，RGB色彩及多光谱信息

B. 数据分析功能

a. 成长历程缩时回放功能

b. 植物3D显示功能



c. 单光谱型态图像输出



d. 可供自定义伪色色阶图像输出

e. 16光谱图谱分析

f. 智能背景移除功能

g. 多个兴趣区标记功能(ROI):点、方形、任意多边形

h. 特征面积比计算

i. 多种指数分析(NDVI, GI…等)

j.项目报表批次输出

数据窗体(csv)

植物指数伪色图(TIF)  各波长反射率伪色图(TIF)

k. 支持LemanGrid分析软件格式

i. 照片文件导出功能(tif无损影响格式)

m. 3D 原始文件导出功能 (X Y Z R G B)

n. 生长参数导出功能

o. 高对比度单光谱伪色（Pseudo-color）图像输出

p. 单光谱影像可透过高对比度伪色技术将特定的反射率值域强化，藉由此方式可更简便的标记出各光谱下的特征区域




应用方式

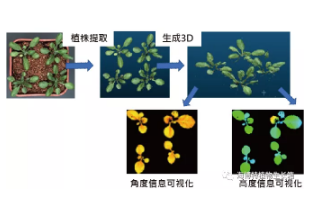

1.3D 表型

   高度趋势分析

   面积趋势分析

   角度趋势分析

   外型特征分析

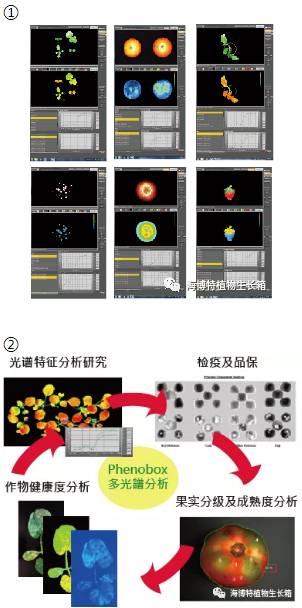

2.多光谱分析

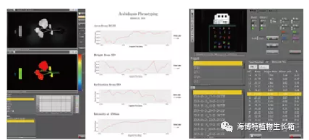

3.记录 分析 报表

   缩时摄影功能(10mins-1Day)

   特征面积比计算

   自动分级功能

   条形码识别功能

   多ROI分析功能

   多种指数分析(NDVI, GI…等)

   生长趋势图

   数据导出功能

   3D 信息输出(CSV )

   各光谱信息 (TIF, CSV )

   植物指数(TIF, CSV )
